فن فشار مثبت راه پله – هواکش سانتریفوژ ( ساپلای فن )

فن فشار مثبت چیست؟

فن فشار مثبت یکی از تجهیزات کلیدی در سیستم‌های تهویه و ایمنی ساختمان است که وظیفه آن کنترل جریان هوا و ایجاد فشار مثبت در یک محیط مشخص می‌باشد. به زبان ساده، این فن با دمیدن هوای تازه به داخل فضا، شرایطی ایجاد می‌کند که فشار داخلی از فشار بیرونی بیشتر شود. در چنین حالتی، ورود دود، آلودگی یا گازهای سمی به آن محیط به طور مؤثری مسدود خواهد شد. به همین دلیل از فن فشار مثبت در ساختمان‌های مرتفع، راه‌پله‌های فرار، بیمارستان‌ها، مراکز تجاری و حتی تونل‌ها استفاده می‌شود.

فن فشار مثبت می تواند با قدرت خود در زمان آتش سوزی یک مسیر عبور برای فرار ساکنین از طریق راه پله های اصلی ساختمان باز کند. فن فشار مثبت دارای مدل های مختلفی است و کاربرد ها و مزایای بسیار زیادی دارد که سعی می کنیم در ادامه به آن ها اشاره کنیم

پلکان،آسانسورها ، شفت ها و طبقات دیگر نیز مملو از دود گردیده و عملیات نجات ساکنین و نیز اطفای حریق را با مشکل جدی مواجه می سازد.

آمار رسمی بیانگر این است که بیشترین مرگ و میر ، در حریق ها ناشی از استنشاق دود و گازهای سمی تولید شده می باشد.

همچنین دود می تواند مشکلات زیادی را در مبارزه با حریق و کنترل آن ایجاد کند ، از این رو تهویه هوا در هنگام حریق از مباحث مهمی است که می بایست مورد توجه قرار گیـرد .

فن فشار مثبت را می توان یکی از ضروری ترین وسایل کمک به اطفای حریق در ساختمان ها دانست. این سیستم عملکردی ساده اما بسیار تاثیرگذار دارد. فن فشار مثبت می تواند با استفاده از سنسور های دود و حریق در مواقع نیاز شروع به کار کرده و با ایجاد یک فشار مثبت در داخل راه پله های ساختمان مسیر خروج امن برای ساکنین ایجاد کند و حتی آتش نشان ها و افراد ایمنی نیز می توانند از همین مسیر ایجاد شده وارد ساختمان شوند

روش کارهواکش سانتریفوژ فشار مثبت

عملکرد فن فشار مثبت بر اساس اصل اختلاف فشار طراحی شده است. این سیستم با طریقه نصب فن فشار مثبت استاندارد و دقیق، قادر است هوای تازه را به داخل فضاهای بسته هدایت کند تا فشار داخلی بیشتر از فشار محیط بیرون شود. این اختلاف فشار باعث می‌شود از ورود دود، گردوغبار یا گازهای آلاینده جلوگیری گردد و محیطی ایمن و قابل تنفس فراهم شود.

در زمان بروز آتش‌ سوزی فن فشار مثبت جريان پر فشاري را از طريق کانال به داخل راه ‌پله و يا پاگرد ها تزريق نموده واين موضوع ، سبب بالا رفتن فشار هواي راه ‌پله مي ‌گردد، در اين حالت هوا از محيط پرفشار (راه‌ پله) به محيط کم‌ فشار (واحد) جريان يافته و اجازه خروج دود از واحد و فضاي آتش‌گرفته را نمي ‌دهد و افراد مي‌ توانند از طريق راه ‌پله بگريز‌ند

این روش یک روش بسیار ساده در تولید فشار مثبت است و برای معابر مورد نیاز و حساس از فن سانتریفیوژ فوروارد استفاده و نصب نموده و با راه اندازی آن هوای تازه را در داخل معبر به صورت مستقیم انتقال نمائید

نوع دیگر تزریق چند منطقه ای است ، که با طراحی و جانمایی کانال مناسب ، هوای تازه را تا تقاط دلخواه هدایت و انتقال می یابد

از این نوع ساپلای فن ، در سیستم هوارسانی ( فشار مثبت ) پارکینگ های طبقاتی هم طبق معیارو استاندارد سازمان آتش نشانی استفاده میشود

برای مثال، در راه‌پله‌های فرار ساختمان‌های مرتفع، طراحی فن فشار مثبت به‌گونه‌ای انجام می‌شود که هوا به‌صورت مداوم و با حجم مشخص به داخل پله‌ها دمیده شود. این عمل مانع نفوذ دود در زمان حریق شده و مسیر خروج افراد را ایمن نگه می‌دارد. همچنین در تونل‌ها، سیستم‌های تهویه مبتنی بر طریقه نصب فن فشار مثبت نقش حیاتی در حفظ کیفیت هوا و تخلیه سریع گازهای آلاینده دارند. مهندسان با بهره‌گیری از اصول علمی در طراحی فن فشار مثبت، تعادل فشار و جریان هوا را به بهترین شکل تنظیم می‌کنند تا سیستم با حداکثر کارایی عمل کند.

اجزای اصلی و تشکیل‌دهنده فن فشار مثبت

برای شناخت بهتر فن فشار مثبت چیست، لازم است با اجزای اصلی آن آشنا شوید. هر فن فشار مثبت از قطعاتی تشکیل شده که هماهنگ با هم عمل می‌کنند تا جریان هوا را به درستی هدایت کنند.

1. الکتروموتور: قلب اصلی دستگاه است که انرژی الکتریکی را به انرژی مکانیکی تبدیل می‌کند و پروانه فن را به حرکت در می‌آورد.

2. پروانه یا ایمپلر: بخشی است که جریان هوا را تولید می‌کند. شکل و زاویه پره‌ها نقش مهمی در حجم و فشار هوای تولیدی دارد.

3. بدنه یا کیسینگ: محفظه‌ای که از پروانه و سایر قطعات محافظت می‌کند و مسیر حرکت هوا را هدایت می‌نماید.

4. شفت و یاتاقان‌ها: قطعاتی که حرکت پروانه را روان و پایدار نگه می‌دارند و از اصطکاک اضافی جلوگیری می‌کنند.

5. فیلترها و دمپرها (در برخی مدل‌ها): برای کنترل کیفیت هوا و تنظیم حجم ورودی مورد استفاده قرار می‌گیرند.

6. سیستم کنترل: شامل تابلو برق و تجهیزات کنترلی است که سرعت و عملکرد فن را مدیریت می‌کند.

انواع فن فشار مثبت

از نظر ساختار کلی هواکش فشار مثبت به دو دسته تقسیم می شود.

فن‌های فشار مثبت با توجه به طریقه نصب فن فشار مثبت و ساختار فنی آن‌ها، در مدل‌های گوناگون طراحی و تولید می‌شوند. انتخاب نوع مناسب باید بر اساس شرایط محیطی، فشار مورد نیاز و محل نصب انجام گیرد. مهندسان در هنگام طراحی فن فشار مثبت، پارامترهایی مانند حجم هوا، فشار استاتیکی و میزان نویز را به‌دقت محاسبه می‌کنند تا سیستم بهترین عملکرد را داشته باشد.

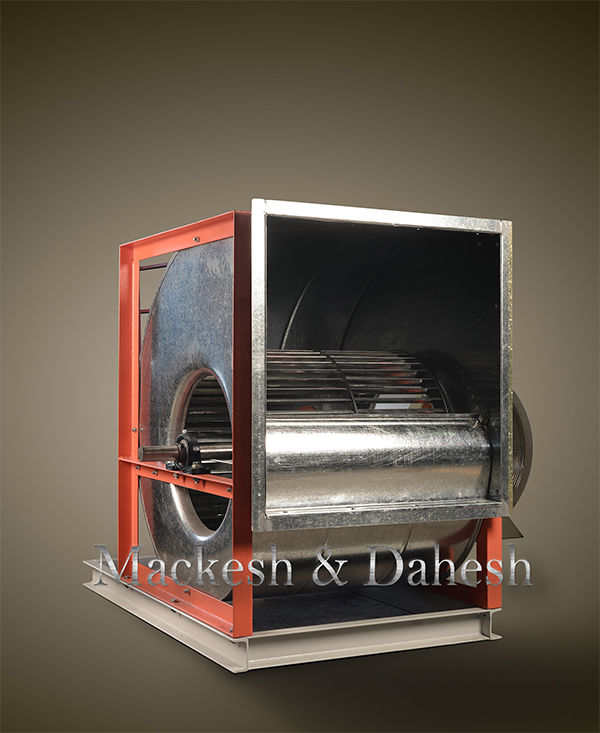

فن فشار مثبت سانتریفیوژ: در این مدل، جابه‌جایی هوا بر پایه نیروی گریز از مرکز صورت می‌گیرد. به دلیل قدرت بالا، برای مسیرهای طولانی و فضاهایی که به فشار زیاد نیاز دارند مناسب است.

فن فشار مثبت آکسیال: هوا را در امتداد محور پروانه جابجا می‌کند و برای فضاهایی با نیاز به دبی هوای زیاد ولی فشار کم ایده‌آل است.

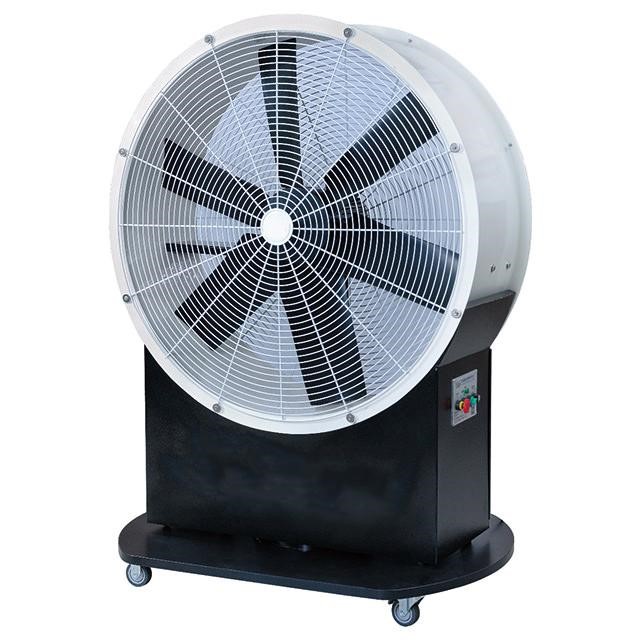

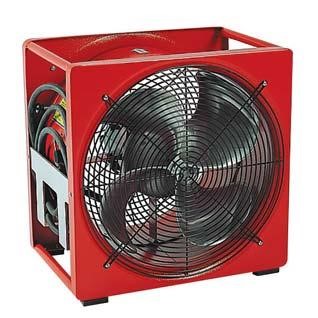

فن فشار مثبت پرتابل (قابل حمل): این نوع با طریقه نصب فن فشار مثبت ساده، برای شرایط اضطراری یا پروژه‌هایی با تهویه موقت مورد استفاده قرار می‌گیرد.

فن فشار مثبت ثابت: به‌صورت دائمی در سازه‌ها نصب شده و اغلب به سیستم اعلام حریق متصل می‌شود. در فرآیند طراحی فن فشار مثبت ثابت، دوام بالا و کارکرد پیوسته از اهمیت ویژه‌ای برخوردار است.

هواکش فشار مثبت با تزریق مستقیم. این نوع هواکش به شکل مستقیم در راهرو های ساختمان نصب می شود و هوا را به داخل راهرو وارد می کند. یکی از مشکلات این مدل ها نیاز به هوای تازه است و باید در راه رو هایی با منفذ نصب شوند. مشکل دیگر این است که به دلیل نصب شدن در داخل ساختمان امکان قرار گرفتن در مسیر حریق و دود شدید را دارند.

هواکش فشار مثبت با تزریق شبکه ای. در اجرای این روش فن فشار مثبت در نقطه ای خارج از راهرو نصب می شود و از طریق کانال هایی هوای تولیدی را به راهرو می رساند. در این شرایط کانال ها در بخش های مهم راهرو ها نصب می شوند تا بتوانند به خوبی فشار مثبت دقیقی را در سرتاسر راهرو به وجود آورند. این نوع فن هزینه بیشتری خواهد داشت ولی از نظر عملکردی نیز بسیار بهتر خواهد بود.

فن فشار مثبت یک مدل هواساز قدرتمند است که می تواند در زمانی کوتاه حجم زیادی از هوای پرفشار تولید کند و آن را در سراسر قسمت مشخص شده پخش کند. بدین ترتیب در صورت طراحی درست ساختمان یک سیستم فشار مثبت ایجاد می شود که حاصل آن یک مسیر امن برای ورود و خروج در هنگام آتش سوزی است. فشار مثبت ایجاد شده از ورود آتش و دود به این قسمت جلوگیری می کند و بدین ترتیب در عین ایجاد مسیر عبور از پیشروی آتش به بخش های دیگر ساختمان جلوگیری می کند.

کاربرد های فن فشار مثبت

فن فشار مثبت در پروژه‌های ساختمانی و صنعتی جایگاه ویژه‌ای دارد، زیرا نقش مهمی در تأمین ایمنی و تهویه ایفا می‌کند. یکی از مهم‌ترین کاربردها، استفاده در راه‌پله‌های فرار ساختمان‌های بلندمرتبه است. این فن با ایجاد فشار مثبت، مانع نفوذ دود به داخل مسیر خروج اضطراری می‌شود و شرایط را برای تخلیه افراد ایمن می‌سازد.

در تونل‌ها و ایستگاه‌های مترو، فن فشار مثبت به کنترل جریان هوا و هدایت دود در شرایط آتش‌سوزی کمک می‌کند. همچنین در صنایع نفت، گاز و پتروشیمی، این فن‌ها برای جلوگیری از ورود گازهای آلاینده به فضاهای حساس مورد استفاده قرار می‌گیرند. یکی دیگر از کاربردهای مهم، استفاده در بیمارستان‌ها و مراکز درمانی است. در این مکان‌ها، اتاق‌های عمل یا اتاق‌های ایزوله نیاز به فشار مثبت دارند تا از ورود میکروب‌ها و آلودگی‌های بیرونی جلوگیری شود. به همین دلیل، طراحی صحیح فن فشار مثبت در چنین محیط‌هایی حیاتی است.

همانطور که اشاره شد فن فشار مثبت بیشتر در مواقع ایجاد حریق و خطر کاربرد دارد. به طور کلی تمام ساختمان هایی که ساکنین زیادی دارند باید از سیستم های اطفای حریق بهره ببرند و فن فشار مثبت نیز یکی از بخش های بسیار مهم سیستم اطفای حریق به شمار می رود. این فن ها در مواقع آتش سوزی و طوفان که موجب وارد شدن گرد و خاک به داخل ساختمان می شوند بسیار کاربردی هستند و نقشی اساسی ایفا می کنند.

طراحی فن فشار مثبت

طراحی فن فشار مثبت نیازمند دقت و محاسبات مهندسی است، زیرا کارایی این سیستم وابسته به تناسب میان ظرفیت، فشار و محل نصب می‌باشد. در مرحله اول باید حجم هوای مورد نیاز برای ایجاد فشار مثبت در محیط محاسبه شود. این محاسبه بر اساس ابعاد فضا، تعداد افراد حاضر و شرایط تهویه انجام می‌گیرد.

علاوه بر ظرفیت، مکان نصب فن اهمیت زیادی دارد. محل قرارگیری باید به گونه‌ای انتخاب شود که جریان هوا به‌طور یکنواخت در محیط پخش گردد. زاویه و جهت پروانه نیز باید متناسب با طراحی سیستم تعیین شود تا بهترین عملکرد حاصل شود.

نحوه محاسبه ابعاد و کانال فن فشار مثبت

یکی از بخش‌های مهم در طراحی و اجرای سیستم تهویه، محاسبه ابعاد و کانال فن فشار مثبت است. برای اینکه این فن بتواند عملکرد مناسبی داشته باشد، باید حجم هوای مورد نیاز محیط به‌درستی محاسبه شود. این حجم هوا بر اساس مساحت، ارتفاع فضا و میزان فشار مورد نیاز تعیین می‌شود.

پس از محاسبه حجم هوا، باید قطر کانال‌ها و مسیر عبور هوا مشخص گردد. کانال‌ها باید به گونه‌ای طراحی شوند که افت فشار به حداقل برسد و جریان هوا به صورت یکنواخت در کل محیط توزیع شود. طول کانال، تعداد زانوها و اتصالات نیز در محاسبه اهمیت دارد. هر چه مسیر کانال پیچیده‌تر باشد، افت فشار بیشتری ایجاد می‌شود و باید فن قوی‌تری انتخاب گردد.

تأثیر فن فشار مثبت بر کاهش گرما

هرچند هدف اصلی طریقه نصب فن فشار مثبت، جلوگیری از ورود دود و آلاینده‌ها است، اما این سیستم نقش چشمگیری در تعدیل دما نیز دارد. زمانی که فن با طراحی فن فشار مثبت اصولی و استاندارد اجرا شود، هوای تازه و خنک از بیرون به درون فضا دمیده می‌شود و فشار داخلی افزایش می‌یابد. در نتیجه، هوای گرم و آلوده به‌صورت مداوم از محیط خارج شده و جریان هوای سالم جایگزین آن می‌شود.

این فرآیند در ساختمان‌های پرجمعیت، کارگاه‌های صنعتی یا فضاهایی که تولید گرما زیاد است، تأثیر قابل‌توجهی دارد. به‌ویژه در تابستان، عملکرد صحیح فن باعث کاهش محسوس دمای محیط می‌گردد. رعایت دقیق طریقه نصب فن فشار مثبت در کنار طراحی فن فشار مثبت مناسب، می‌تواند به بهبود تهویه، کاهش گرما و ایجاد شرایط مطلوب برای ساکنان یا کارکنان کمک کند. در بیمارستان‌ها، مراکز درمانی و فضاهای حساس، این ویژگی موجب افزایش آسایش حرارتی و ایمنی افراد می‌شود.

در هنگام خرید فن فشار مثبت به چه نکاتی توجه کنیم؟

• به اندازه راهرو و نوع فضا توجه کنید و مدلی از فن فشار مثبت را انتخاب نمایید که بتواند تمامی فضا را پوشش دهد. در صورتی که نقطه ای از راهرو پوشش داده نشود، ممکن است همان نقطه به قسمت ضعف ساختمان تبدیل شده و در زمان آتش سوزی از همان جا راه عبور مسدود شود.

• فن هایی با طول عمر بالا و حسگر های قوی تهیه نمایید. آتش سوزی شاید یکبار در چندین سال رخ دهد اما سیستم اطفای شما باید به شکل کامل برای آن آماده باشد بنابراین سعی کنید بهترین مدل را تهیه نمایید.

• در صورت استفاده از مدل های کانالی، به طول کانال و فشار نهایی که وارد راهرو می شود توجه کنید و در صورت کم بودن فشار آن را با استفاده از هواکش های بین کانالی تقویت کنید.

مزایای استفاده از فن فشار مثبت

استفاده از فن فشار مثبت

استفاده از فن فشار مثبت در ساختمان‌ها و فضاهای صنعتی مزایای فراوانی دارد، اما مانند هر سیستم تهویه دیگر، محدودیت‌هایی نیز به همراه خواهد داشت.

مزایا:

مهم ترین مزیت استفاده از این فن ها خیال راحت شما در زمان خطر و مشکل خواهد بود. این فن ها به شکل دائمی آماده به کار هستند و با استفاده از سنسور های خود شرایط ساختمان را تحت نظر دارند و در صورت بروز کوچک ترین مشکلی شروع به کار می کنند.

مزیت دیگر، ایجاد ایمنی در شرایط اضطراری است. این فن مانع ورود دود و گازهای سمی به مسیرهای خروج می‌شود. با ایجاد فشار مثبت، کیفیت هوای محیط بهبود یافته و هوای تازه همواره در گردش خواهد بود. در بیمارستان‌ها و فضاهای حساس، مانع ورود آلودگی‌های بیرونی شده و شرایط بهداشتی را تضمین می‌کند. در صنایع، با کاهش گرما و تهویه مناسب به افزایش طول عمر تجهیزات و کاهش مصرف انرژی کمک می‌کند.

یکی از مزیت های اصلی این فن ها نیز جلوگیری از پیشروی آتش است. آن ها می توانند با ایجاد فشار مثبت آتش را در محل ایجاد شده نگه دارند.

در کنار ایجاد مسیر فرار، این هواکش ها می توانند به خوبی از پیشروی آتش نیز جلوگیری کنند. معمولا یکی از حساس ترین قسمت های ساختمان راه پله ها هستند که به راحتی اجازه افزایش و پیشروی آتش را می دهند. در صورت استفاده از فن فشار مثبت، این بخش از ساختمان شما تبدیل به نقطه قوت شده و می تواند به خوبی در مقابل آتش استقامت کند.

تمامی مدل های فن فشار مثبت می توانند به حسگر های مختلف متصل شوند و به خوبی با آن کار می کنند.

معایب:

هزینه خرید و نصب این فن نسبت به برخی سیستم‌های تهویه معمولی بیشتر است. نیاز به محاسبات دقیق و طراحی اصولی دارد، در غیر این صورت عملکرد مطلوبی نخواهد داشت. در صورت عدم تنظیم صحیح فشار، ممکن است باز و بسته شدن درب‌ها دچار مشکل شود. نگهداری و سرویس دوره‌ای برای جلوگیری از کاهش راندمان ضروری است.

طریقه نصب فن فشار مثبت و بهترین محل برای نصب

اجرای اصولی طریقه نصب فن فشار مثبت تأثیر مستقیمی بر عملکرد و طول عمر دستگاه دارد. پیش از هر چیز باید محل نصب با توجه به نوع فضا و طراحی فن فشار مثبت به‌دقت تعیین شود. محل انتخابی باید نزدیک به ناحیه‌ای باشد که نیاز به فشار مثبت دارد؛ مانند راه‌پله‌های فرار، اتاق‌های تمیز، تونل‌ها یا فضاهای صنعتی خاص.

در مرحله نصب، آماده‌سازی پایه‌های مقاوم و تراز اهمیت زیادی دارد تا از لرزش و ایجاد صدا جلوگیری شود. سپس اجزای اصلی شامل الکتروموتور، پروانه و بدنه با دقت روی پایه نصب می‌گردند. پس از آن، کانال‌کشی با توجه به اصول طراحی فن فشار مثبت انجام می‌شود تا هوا به‌صورت یکنواخت در سراسر محیط توزیع گردد. استفاده از دمپرها و کنترل‌کننده‌های جریان هوا نیز برای جلوگیری از افت فشار ضروری است.

بهترین محل برای اجرای طریقه نصب فن فشار مثبت نقطه‌ای است که کمترین مانع برای جریان هوا وجود داشته باشد و دسترسی برای سرویس دوره‌ای آسان باشد. همچنین باید از نصب در مجاورت منابع گرما، دود یا آلودگی پرهیز کرد تا هوای ورودی به سیستم همواره خنک و تمیز باقی بماند.

دلایل ضرورت خرید فن فشار مثبت

انتخاب و خرید فن فشار مثبت برای بسیاری از پروژه‌های ساختمانی و صنعتی یک ضرورت جدی به شمار می‌آید. دلیل اصلی این اهمیت، نقش مستقیم این فن در حفظ ایمنی و سلامت افراد است. در زمان آتش‌سوزی، دود و گازهای سمی به سرعت در فضا پخش می‌شوند و مسیرهای خروج اضطراری را غیرقابل استفاده می‌کنند. نصب فن فشار مثبت با ایجاد فشار بالاتر در راه‌پله‌ها و فضاهای حیاتی، مانع ورود دود شده و امکان تخلیه ایمن افراد را فراهم می‌کند.

علاوه بر موضوع ایمنی، این فن‌ها به بهبود کیفیت هوای محیط کمک می‌کنند. در بیمارستان‌ها، اتاق عمل و بخش‌های ایزوله نیازمند فشار مثبت هستند تا از ورود آلودگی و میکروب جلوگیری شود. در صنایع نیز، این فن‌ها با تأمین هوای تازه و کاهش گرما، شرایط کاری را بهینه می‌سازند.

مقایسه فن فشار مثبت با سایر سیستم‌های تهویه

برای ارزیابی دقیق عملکرد سیستم‌ها، باید به طراحی فن فشار مثبت و نحوه عملکرد آن نسبت به سایر تجهیزات تهویه توجه کرد. برخلاف هواکش‌های معمولی که فقط هوای گرم یا آلوده را تخلیه می‌کنند، طریقه نصب فن فشار مثبت و ساختار خاص آن باعث می‌شود علاوه بر تهویه، یک سد فشاری در برابر نفوذ دود و گازهای سمی ایجاد شود.

در سیستم‌های تهویه عادی مانند فن‌های آکسیال یا هواکش‌های خانگی، کنترل مسیر جریان دود در زمان آتش‌سوزی تقریباً غیرممکن است. اما در فن فشار مثبت، با اجرای صحیح طریقه نصب فن فشار مثبت و تنظیم دقیق فشار استاتیکی، می‌توان مسیرهای فرار و فضاهای ایمن را از آلودگی جدا کرد. از سوی دیگر، هرچند فن سانتریفیوژ توانایی تولید فشار بالا را دارد، اما بدون طراحی فن فشار مثبت مهندسی‌شده، نمی‌تواند وظیفه محافظت از مسیرهای اضطراری را به‌درستی انجام دهد. این تفاوت‌ها نشان می‌دهد که سیستم فشار مثبت نه‌تنها بخشی از تهویه، بلکه عنصر حیاتی در ایمنی ساختمان است.

جمع‌بندی

فن فشار مثبت یکی از مهم‌ترین تجهیزات تهویه و ایمنی در ساختمان‌ها و صنایع است. این سیستم با ایجاد فشار بیشتر در محیط، مانع ورود دود و آلودگی می‌شود و مسیرهای خروج اضطراری مانند راه‌پله‌ها و تونل‌ها را ایمن نگه می‌دارد. علاوه بر فن فشار مثبت، استفاده از راهکارهای مکمل مانند اجرای اگزاست فن، سیستم‌های پیشرفته تهویه صنعتی و طراحی حرفه‌ای سیستم تهویه پارکینگ می‌تواند به ایجاد یک مجموعه کامل و ایمن کمک کند.

اگر قصد خرید یا اجرای فن فشار مثبت برای پروژه خود را دارید، پیشنهاد می‌کنیم پیش از تصمیم‌گیری، نیاز واقعی محیط و شرایط نصب را بررسی کنید. شما چه تجربه‌ای از استفاده یا نصب فن فشار مثبت دارید؟ سؤالات و نظرات خود را در بخش دیدگاه‌ها با کارشناسان مکش و دهش به اشتراک بگذارید.

سوالات متداول
