سیستم های تهویه پارکینگ

سیستم تهویه پارکینگ چیست؟

سیستم تهویه پارکینگ مجموعه ای از تجهیزات مکانیکی و کنترلی است که برای جابه جایی هوا و کاهش غلظت آلاینده های محیط استفاده می شود. خرید هواکش و استفاده از این سیستم با تخلیه هوای آلوده و تامین هوای جایگزین، کیفیت هوای پارکینگ را در محدوده قابل قبول حفظ می کند.

هنگام فعالیت خودروها، آلاینده هایی مانند مونوکسید کربن (CO) و اکسیدهای نیتروژن (NOx) وارد محیط می شوند. تجمع این گازها در فضای بسته می تواند سلامت افراد را تهدید کند. سیستم تهویه با ایجاد جریان هوای مناسب، از افزایش غلظت آلاینده ها جلوگیری می کند.

در پارکینگ هایی که مشمول الزامات مدیریت دود هستند، تجهیزات ویژه ای نیز برای شرایط آتش سوزی پیش بینی می شود. این تجهیزات مطابق سناریوی حریق، وظیفه کنترل حرکت دود و تخلیه آن را بر عهده دارند.

بنابراین، طراحی تهویه پارکینگ باید دو موضوع اصلی را پوشش دهد: تهویه روزمره برای کنترل آلاینده ها و مدیریت دود در شرایط اضطراری.

انواع سیستم تهویه پارکینگ

انواع سیستم تهویه پارکینگ بر اساس ساختار ساختمان، میزان دسترسی به هوای آزاد و روش جابه جایی هوا به دو دسته اصلی تهویه طبیعی و مکانیکی تقسیم می شوند. انتخاب سیستم مناسب به عواملی مانند مساحت پارکینگ، تعداد طبقات، ارتفاع سقف، میزان تردد خودروها و الزامات ایمنی ساختمان بستگی دارد. هدف اصلی این سیستم ها، تخلیه آلاینده های ناشی از فعالیت خودروها، تامین هوای تازه و جلوگیری از تجمع گازهای مضر در محیط است.

در پارکینگ های باز، تهویه طبیعی از طریق بازشوهای مناسب و جریان هوای آزاد انجام می شود. اما در پارکینگ های بسته و زیرزمینی، معمولا استفاده از تجهیزات مکانیکی برای تامین جریان هوای کافی ضروری است. سیستم های تهویه مکانیکی عمدتا به دو روش کانال کشی و استفاده از جت فن اجرا می شوند. در روش کانالی، هوا از طریق شبکه کانال و اگزاست فن جابه جا می شود. در مقابل، سیستم جت فن با ایجاد جریان هوای جهت دار، آلاینده ها را به سمت نقاط تخلیه هدایت می کند.

هر یک از این روش ها ویژگی ها و محدودیت های مشخصی دارند. بنابراین، انتخاب بهترین سیستم تهویه پارکینگ باید بر اساس محاسبات مهندسی، شرایط معماری و ضوابط معتبر انجام شود.

تهویه طبیعی پارکینگ

تهویه طبیعی پارکینگ از طریق بازشوهای مناسب در دیوارها و ارتباط مستقیم با فضای آزاد انجام می شود. در این روش، جریان هوا بر اثر اختلاف فشار و شرایط محیطی شکل می گیرد و به خروج آلاینده های ناشی از فعالیت خودروها کمک می کند. اگزاست فن پارکینگ با استفاده از سیستم مناسب برای تهویه هوای پارکینگ ها جزو پرکاربرد ترین و معروف ترین تهویه ها برای پارکینگی می باشد.

این روش معمولا برای پارکینگ های باز مناسب است و به تجهیزات مکانیکی گسترده نیاز ندارد. با این حال، تعداد، ابعاد و موقعیت بازشوها باید با ضوابط طراحی مطابقت داشته باشد. وجود چند پنجره یا بازشو به تنهایی به معنای تامین تهویه کافی نیست.

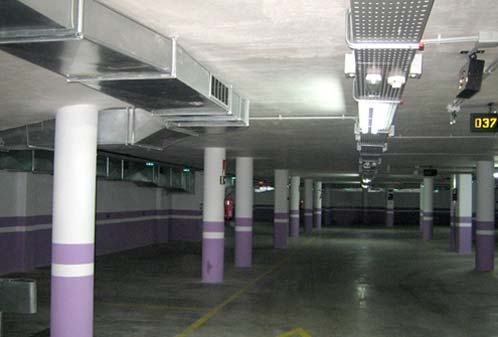

سیستم تهویه کانالی پارکینگ

سیستم تهویه کانالی یکی از روش های متداول تهویه مکانیکی پارکینگ است. در این روش، هوای تازه از طریق بازشوها یا فن های تامین هوا وارد محیط می شود. سپس هوای آلوده با کمک اگزاست فن و شبکه کانال از پارکینگ خارج می شود. یکی از پرکاربرد ترین فن های تونلی که برای استفاده در پارکینگ ها بسیار به کار می رود، جت فن تونلی می باشد که با سیستم تهویه خود که مناسب برای تونل ها می باشد بسیار کار را برای تهویه و شست و شوی هوا راحت کرده است.

این سیستم امکان انتقال هوا بین بخش های مختلف پارکینگ را فراهم می کند و برای پروژه های گوناگون قابل طراحی است. با این حال، اجرای کانال کشی به فضای کافی زیر سقف نیاز دارد و ممکن است محدودیت هایی در ارتفاع مفید پارکینگ ایجاد کند.

انتخاب اگزاست فن مناسب، محاسبه افت فشار کانال ها و جانمایی دریچه ها از مهم ترین مراحل طراحی این سیستم هستند.

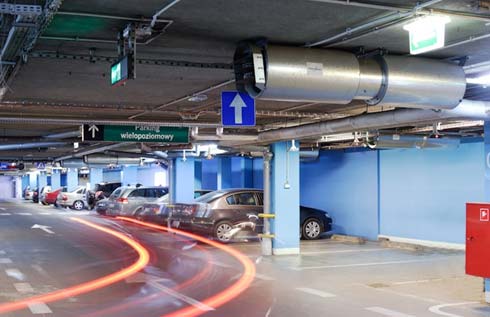

سیستم تهویه پارکینگ با جت فن

سیستم تهویه پارکینگ با جت فن یکی از روش های تهویه مکانیکی است که در بسیاری از پارکینگ های طبقاتی و زیرزمینی کاربرد دارد. در این روش، جت فن ها با ایجاد جریان هوای پرسرعت، هوا و آلاینده ها را در مسیر مشخصی به سمت نقاط تخلیه هدایت می کنند.

یکی از مهم ترین مزایای جت فن پارکینگی، کاهش نیاز به کانال کشی گسترده در فضای پارکینگ است. این ویژگی می تواند فضای بیشتری در زیر سقف آزاد کند و محدودیت های اجرایی را کاهش دهد. همچنین امکان کنترل مرحله ای فن ها بر اساس شرایط بهره برداری وجود دارد.

در این روش، جت فن ها وظیفه هدایت جریان هوا را دارند و تخلیه نهایی توسط اگزاست فن ها انجام می شود. برای عملکرد مناسب، ظرفیت تجهیزات، محل نصب جت فن ها، مسیر تامین هوای تازه و نقاط تخلیه باید به صورت هماهنگ طراحی شوند.

در پارکینگ هایی که جت فن بخشی از سامانه مدیریت دود حریق است، تجهیزات و نحوه کنترل باید الزامات ایمنی مربوط را نیز برآورده کنند.



تجهیزات سیستم تهویه پارکینگ

تجهیزات سیستم تهویه پارکینگ با توجه به نوع سیستم و شرایط پروژه انتخاب می شوند. هر یک از تجهیزات وظیفه مشخصی در تامین هوا، تخلیه آلاینده ها یا مدیریت دود دارند.

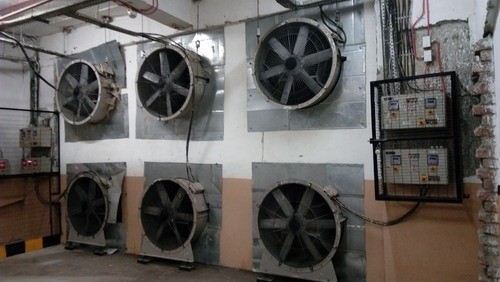

  • اگزاست فن پارکینگ: وظیفه تخلیه هوای آلوده از محیط را بر عهده دارد. این فن ممکن است از نوع آکسیال یا فن سانتریفیوژ باشد. انتخاب آن بر اساس دبی مورد نیاز، فشار استاتیکی، شرایط نصب و الزامات عملکردی انجام می شود.
  • فن هوای تازه: برای تامین هوای جایگزین و ایجاد جریان مناسب در پارکینگ استفاده می شود. در برخی طرح ها، هوای جایگزین از طریق بازشوهای مناسب تامین می شود و در برخی دیگر به فن مکانیکی نیاز است.
  • جت فن پارکینگی: به هدایت جریان هوا در محیط کمک می کند و می تواند از تشکیل نواحی با گردش هوای ضعیف جلوگیری کند. تعداد و محل نصب جت فن ها باید بر اساس محاسبات مهندسی تعیین شود.
  • سنسور مونوکسید کربن: غلظت CO را اندازه گیری می کند و اطلاعات لازم را برای کنترل عملکرد سیستم تهویه در اختیار تابلو کنترل قرار می دهد.
  • تابلو کنترل تهویه: وظیفه راه اندازی، توقف و کنترل عملکرد تجهیزات را بر عهده دارد. در سیستم های هوشمند، امکان کنترل مرحله ای یا تغییر دور فن ها بر اساس شرایط محیط وجود دارد.
  • دمپرهای کنترلی و دود: در بخش هایی از شبکه تهویه و مدیریت دود برای کنترل مسیر جریان هوا یا دود استفاده می شوند. نوع دمپر باید متناسب با عملکرد مورد انتظار و الزامات ایمنی انتخاب شود.

هماهنگی تجهیزات فوق اهمیت زیادی دارد؛ زیرا عملکرد صحیح هر فن به مسیر ورود و خروج هوا و شرایط جریان در کل پارکینگ وابسته است.


طراحی سیستم تهویه پارکینگ

طراحی سیستم تهویه پارکینگ باید بر اساس ویژگی های واقعی ساختمان انجام شود. انتخاب فن صرفا بر اساس مساحت پارکینگ کافی نیست و عوامل دیگری نیز در تعیین ظرفیت تجهیزات نقش دارند.

در مرحله نخست، مساحت، ارتفاع مفید، تعداد طبقات و نحوه ارتباط بخش های مختلف پارکینگ بررسی می شود. سپس تعداد خودروها، میزان تردد و مسیر حرکت آنها در محاسبات در نظر گرفته می شود.

یکی از مهم ترین مراحل، تعیین دبی هوای مورد نیاز است. این مقدار باید بر اساس ضوابط معتبر، میزان تولید آلاینده و شرایط بهره برداری مشخص شود.

در سیستم های کانالی، محاسبه افت فشار شبکه اهمیت دارد. در سیستم های جت فن نیز مسیر حرکت هوا، محل نصب فن ها و احتمال تشکیل نقاط کم تهویه بررسی می شود.

در پروژه های پیچیده، استفاده از شبیه سازی دینامیک سیالات محاسباتی (CFD) می تواند به ارزیابی الگوی جریان هوا و حرکت دود کمک کند.

محاسبه ظرفیت تهویه پارکینگ

برای محاسبه ظرفیت تهویه پارکینگ، باید اطلاعات مربوط به حجم فضا، میزان تردد خودروها و الزامات طراحی مشخص باشد.

در برخی روش های محاسباتی، دبی هوا بر اساس تعداد تعویض هوا در ساعت (ACH) تعیین می شود. رابطه عمومی این روش به صورت زیر است:

Q = V × ACH

در این رابطه، Q دبی هوا بر حسب متر مکعب بر ساعت، V حجم پارکینگ بر حسب متر مکعب و ACH تعداد تعویض هوا در ساعت است.

این فرمول صرفا رابطه محاسبه دبی بر اساس تعویض هوا است و به تنهایی ظرفیت نهایی تجهیزات را مشخص نمی کند. مقدار ACH و روش طراحی باید با ضوابط معتبر پروژه هماهنگ باشند.

برای انتخاب اگزاست فن، علاوه بر دبی، فشار استاتیکی مورد نیاز نیز محاسبه می شود. در شبکه های کانالی، افت فشار مسیر، اتصالات، دمپرها و دریچه ها بر انتخاب فن تاثیر دارند.

همچنین ظرفیت تجهیزات مربوط به مدیریت دود حریق باید بر اساس سناریوی مورد تایید و الزامات جداگانه محاسبه شود.


ضوابط تهویه پارکینگ

ضوابط تهویه پارکینگ با هدف تامین کیفیت هوا و افزایش ایمنی افراد تدوین می شوند. الزامات هر پروژه ممکن است بر اساس نوع پارکینگ، مساحت، تعداد طبقات، تراز قرارگیری و مقررات مرجع متفاوت باشد.

در طراحی پارکینگ های ایران، مقررات ملی ساختمان و ضوابط سازمان آتش نشانی مرجع ذی صلاح باید بررسی شوند. برای مثال، ضوابط ملاک عمل سامانه های تهویه، تخلیه و کنترل دود سازمان آتش نشانی تهران، روش های تهویه کانالی و جت فن را به صورت جداگانه مورد بررسی قرار داده است.

طبقه بندی پارکینگ ها

پارکینگ ها از نظر شرایط تهویه به سه گروه کلی تقسیم می شوند:

  • پارکینگ باز: دارای بازشوهایی به فضای آزاد است و در صورت رعایت الزامات مربوط، می تواند از تهویه طبیعی استفاده کند.
  • پارکینگ نیمه باز: بخشی از جداره های آن با محیط آزاد ارتباط دارد. امکان استفاده از تهویه طبیعی یا نیاز به تجهیزات مکانیکی باید بر اساس شرایط بازشوها و مقررات تعیین شود.
  • پارکینگ بسته: فاقد بازشوهای کافی برای تهویه طبیعی است و معمولا به سیستم تهویه مکانیکی نیاز دارد.

علاوه بر میزان باز بودن فضا، مساحت و تراز طبقات نیز در تعیین الزامات تهویه و مدیریت دود اهمیت دارند.


اجرای سیستم تهویه پارکینگ

اجرای سیستم تهویه پارکینگ پس از تکمیل محاسبات و تایید نقشه های فنی آغاز می شود. کیفیت اجرا تاثیر مستقیمی بر عملکرد تجهیزات و دستیابی به شرایط طراحی دارد.

در مرحله نخست، محل نصب اگزاست فن ها، فن های هوای تازه، جت فن ها و سایر تجهیزات مشخص می شود. جانمایی باید به گونه ای باشد که جریان هوا با موانع معماری و مسیر تردد خودروها تداخل نامناسب نداشته باشد.

در سیستم های کانالی، ابعاد و مسیر کانال ها مطابق محاسبات اجرا می شود. آب بندی اتصالات، رعایت الزامات نصب و دسترسی مناسب برای تعمیرات اهمیت دارد.

در سیستم های جت فن، جهت نصب، ارتفاع و فاصله تجهیزات باید با نقشه طراحی هماهنگ باشد. نصب نامناسب می تواند الگوی جریان هوا را تغییر دهد و عملکرد سیستم را کاهش دهد.

پس از نصب تجهیزات مکانیکی، سیم کشی، تابلو کنترل و سنسورها راه اندازی می شوند. در مرحله نهایی نیز عملکرد فن ها، دبی هوا، فرمان های کنترلی و سناریوهای اضطراری متناسب با الزامات پروژه آزمایش می شوند.

هزینه سیستم تهویه پارکینگ و عوامل موثر بر آن

هزینه سیستم تهویه پارکینگ به ابعاد پروژه، نوع تجهیزات و پیچیدگی طراحی بستگی دارد.

مساحت و تعداد طبقات، ظرفیت فن ها، میزان کانال کشی، تعداد جت فن ها و نوع سیستم کنترل از عوامل موثر بر برآورد هزینه هستند.

همچنین استفاده از تجهیزات مخصوص مدیریت دود، فن های مقاوم در برابر حرارت و سیستم های کنترل پیشرفته می تواند هزینه اولیه پروژه را تغییر دهد.

برای انتخاب راهکار مناسب، علاوه بر هزینه خرید و نصب باید مصرف انرژی، هزینه نگهداری و قابلیت اطمینان تجهیزات نیز بررسی شود.

شرکت مکش و دهش با ارائه تجهیزات مرتبط با تهویه صنعتی و پارکینگی، امکان بررسی نیازهای فنی پروژه و انتخاب تجهیزات متناسب با شرایط طراحی را فراهم می کند.

جمع بندی

سیستم های تهویه پارکینگ نقش مهمی در کنترل آلاینده های خودرو و تامین ایمنی فضاهای بسته دارند. انتخاب میان تهویه کانالی و سیستم جت فن باید بر اساس شرایط معماری، محاسبات مهندسی و ضوابط معتبر انجام شود.

اگزاست فن، فن هوای تازه، جت فن و تجهیزات کنترل، اجزای مهم این سیستم ها هستند. عملکرد مناسب آنها به انتخاب ظرفیت صحیح، جانمایی اصولی و اجرای دقیق وابسته است.

برای بررسی تجهیزات مورد نیاز و انتخاب سیستم تهویه متناسب با پروژه، می توان از راهنمایی کارشناسان فنی مکش و دهش استفاده کرد.

سوالات متداول

آیا تمام پارکینگ ها به سیستم تهویه مکانیکی نیاز دارند؟

خیر. در برخی پارکینگ های باز، تهویه طبیعی می تواند کافی باشد. نیاز به تهویه مکانیکی باید بر اساس شرایط بازشوها و ضوابط معتبر تعیین شود.

تفاوت جت فن پارکینگ با اگزاست فن چیست؟

جت فن وظیفه هدایت جریان هوا در داخل پارکینگ را بر عهده دارد. اگزاست فن برای تخلیه هوای آلوده یا دود از محیط استفاده می شود.

برای پارکینگ زیرزمینی چه سیستم تهویه ای مناسب است؟

انتخاب سیستم به مساحت، تعداد طبقات و شرایط معماری بستگی دارد. سیستم کانالی و سیستم جت فن از گزینه های متداول تهویه مکانیکی هستند.

فن F300 در پارکینگ چه کاربردی دارد؟

فن F300 برای کاربردهای تخلیه دود با الزامات مقاومت حرارتی مشخص طراحی می شود. استفاده از آن باید مطابق ضوابط حریق و مشخصات فنی پروژه باشد.

آیا جت فن مصرف انرژی کمتری نسبت به سیستم کانالی دارد؟

در برخی پروژه ها، طراحی مناسب جت فن می تواند مصرف انرژی را بهینه کند. با این حال، مقایسه نهایی به ظرفیت تجهیزات و نحوه کنترل سیستم بستگی دارد.

چگونه ظرفیت اگزاست فن پارکینگ محاسبه می شود؟

ظرفیت اگزاست فن بر اساس دبی مورد نیاز و فشار استاتیکی سیستم تعیین می شود. مساحت، حجم پارکینگ، میزان تردد و ضوابط تهویه در محاسبات موثر هستند.

آیا سیستم تهویه پارکینگ باید به اعلام حریق متصل باشد؟

در پروژه هایی که سامانه مدیریت دود حریق پیش بینی شده است، ارتباط تجهیزات با سامانه اعلام حریق باید مطابق سناریوی تاییدشده طراحی شود
